インターフェースとゲートウェイ

4つのSAEJ2716(SENT)チャネルには、イーサネット/USB/CAN(/FD)経由でアクセスできます。ユーザーは、FastSENTメッセージと SlowSENTメッセージの両方を送受信できます。このデバイスは、入力されたSENTフレームをCAN(/FD)バスに自動的に転送するように設定できます。

スタンドアロンデータロガー

スタンドアロンのデータロギング機能により、RTCタイムスタンプを含むSENTフレームとCAN(/FD)フレームの両方をMicroSDカードにログに記録できます。キャプチャしたデータは、後でPCで変換して分析したり、リアルタイムでSENTチャネルに再生したりできます。

SENTからアナログへの変換

このインターフェースには4つのアナログチャンネルがあり、それぞれが入力または出力として設定可能で、デバイスのSENTチャンネルのいずれかにマッピングできます。変換設定は、開始ビット、ビット長、線形伝達関数(乗算器、オフセット、最小/最大電圧制限)など、ユーザーが構成できます。アナログ入力範囲は0〜5V、アナログ出力範囲は0〜4.095V(12ビットDAC)です。

ソフトウェア

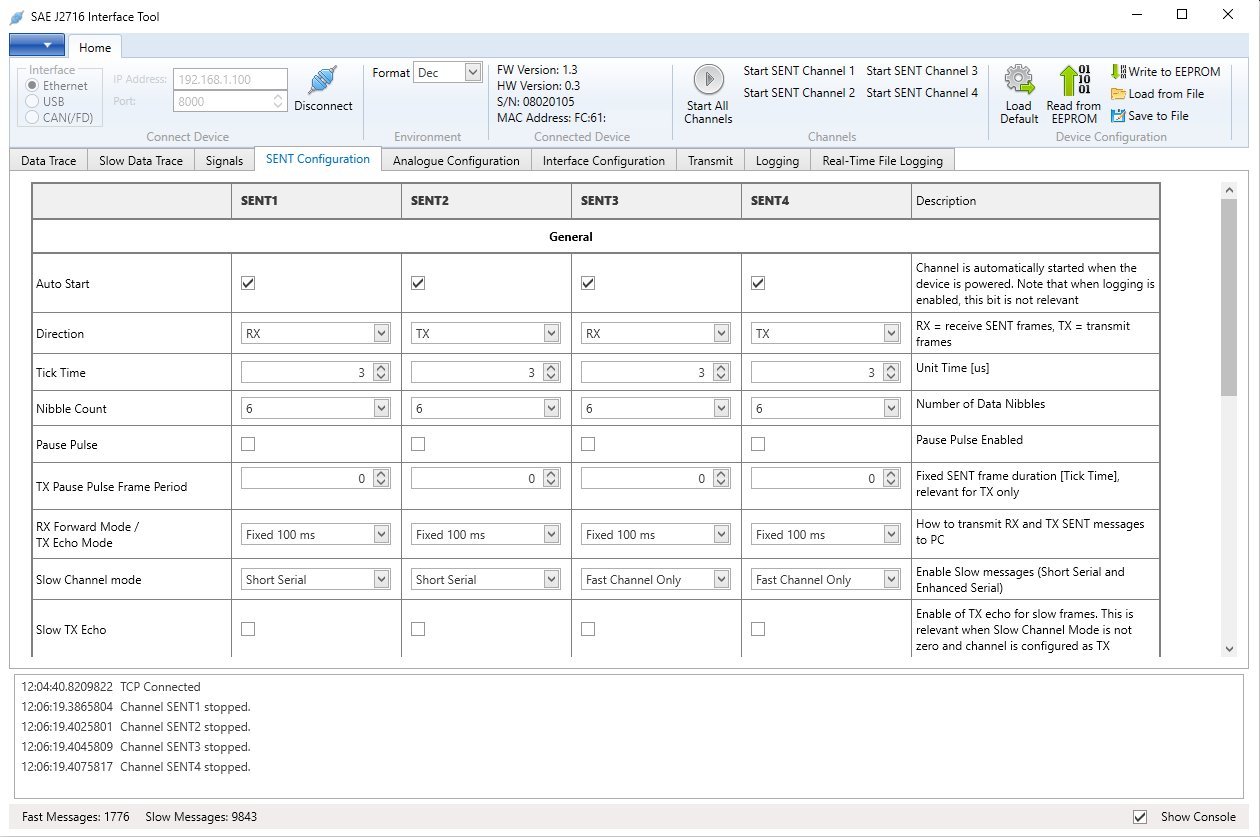

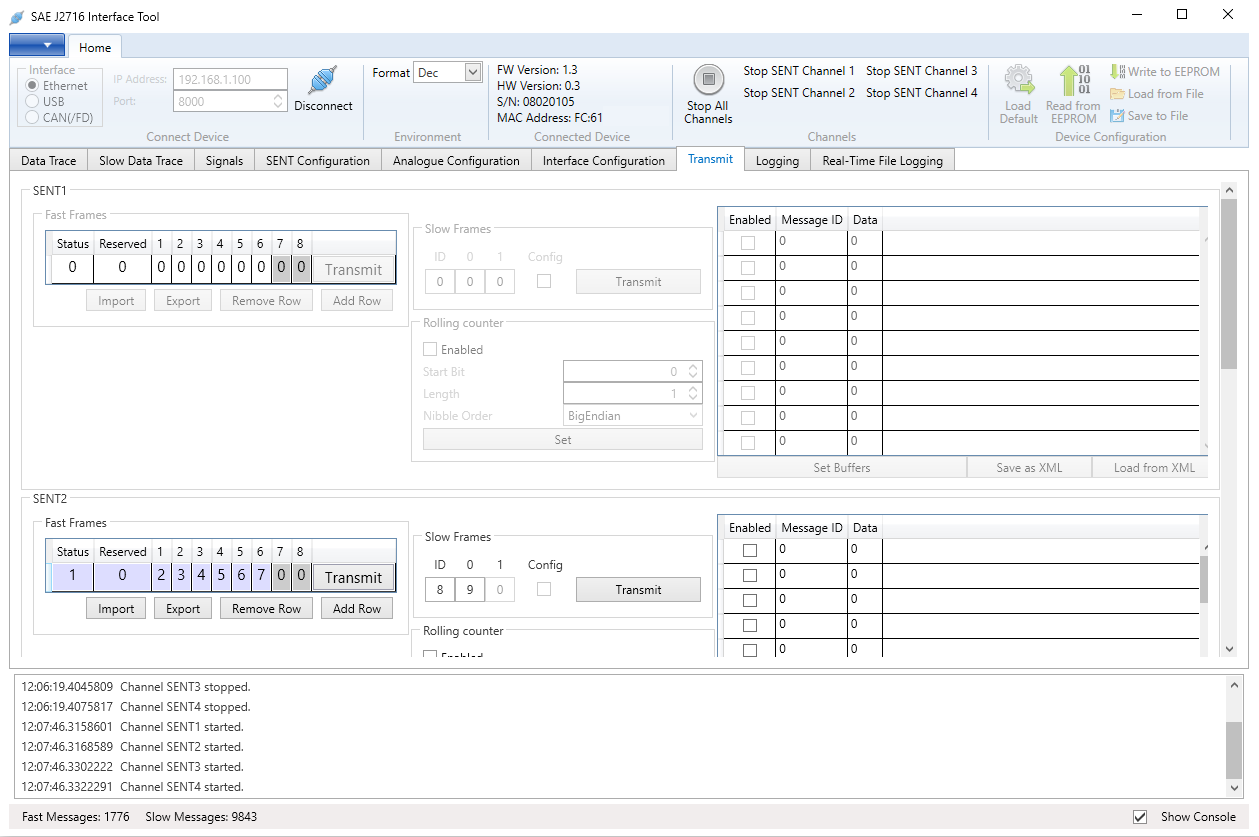

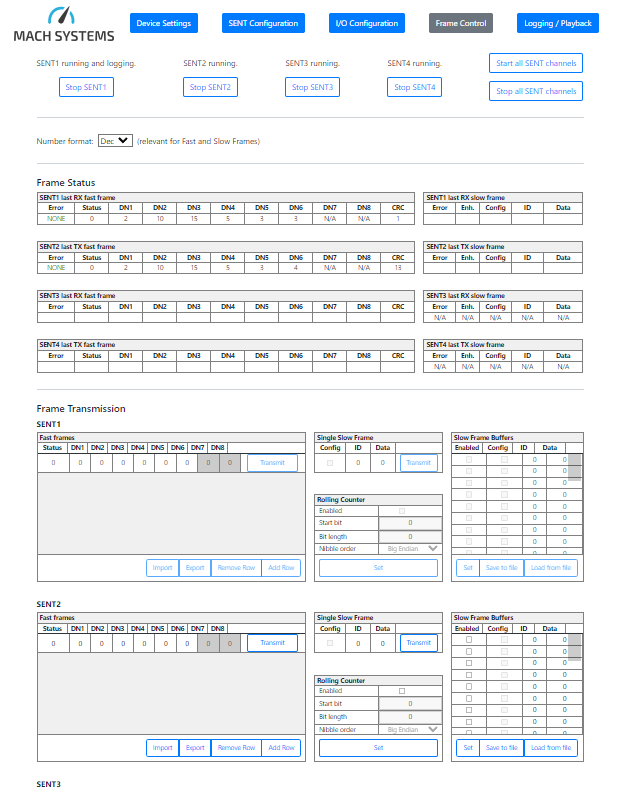

このデバイスは、Webサーバーを介して、またはより高度なデータ監視、ロギング、およびシミュレーションも提供する無料のSAEJ2716InterfaceToolPCアプリケーション(Windows64ビット、.NETFramework4.8)を使用して簡単に構成できます。
統合と .NETAPIイーサネット、USB、またはCAN(/FD)を介したオープンな通信プロトコルにより、エンドオブラインテスタ、テストベンチ、HiLテスタなどのサードパーティシステムにインターフェースを簡単に統合できます。
.NETDLL(NuGetパッケージ)として提供されるSAEJ2716Interface.NETSDK(p/n:MACH-SENT-ETH-NET-SDK)を使用すると、イーサネット、USB(VCP)、またはCAN/FD経由でデバイスにアクセスできます。この APIは、Microsoft.NETアプリケーションから SAEJ2716インターフェイスを簡単に制御する方法を提供します。プロトコルと SDKの両方で、次のことができます。

•デバイス(イーサネット、CAN(/FD))を設定します
•SENTチャネルの構成
•SENT高速および低速メッセージの受信と送信
•アナログI/Oとそのマッピングを構成する
•MicroSDカードのロギングと再生を構成する
•デバイスをEthernet-CAN(/FD)またはUSB-CAN(/FD)インターフェースとして使用
