100/1000BASE-T1 Media Converter MATEnet (H-MTD)

100/1000BASE-T1 メディアコンバータMATEnet(H-MTD)は、1000BASE-T1 と1000BASE-T (ギガビットイーサネット)、または100BASE-T1 と100BASE-TX (ファストイーサネット) ネットワーク間の全二重物理層変換を実現し、TE MATEnet(Rosenberger H-MTD)およびRJ-45 コネクタを備えています。通信速度とマスター/スレーブの設定は、リンクパートナーと自動ネゴシエートするか、ユーザーが手動で設定できます。USBポート(VCP)を使用して、デバイスのステータスを読み取り、ポートを診断できます。このデバイスは、USB-CAN(/FD)インターフェイスとしても使用できます。

主な特徴

・車載イーサネットから標準イーサネットへの変換
・1000BASE-T1および100BASE-T1のサポート
・100/1000Mbit全二重通信
・自動ネゴシエーションまたは手動選択を高速化
・マスター/スレーブのオートネゴシエーションまたは手動選択
・IEEEおよびレガシーモード
・T1ポートの自動極性検出
・フレームジェネレータモード
・USBによる設定、ステータス、ポート診断
・無料PCアプリケーション
・USB-CAN(/FD)インターフェースとして使用可能
・USBまたは外部電源
・アルミニウム製エンクロージャ
・DINレール取り付けの可能性

メディアコンバータは、フレームジェネレータ、ケーブル診断などの高度な機能を提供し、メディア変換機能と同時にUSB-CAN(/FD)インターフェースとして使用する可能性を提供します。
USBまたはCAN(/FD)を介したオープンな通信プロトコルにより、ステータス情報の読み取りやポートパラメータの設定が可能で、コンバータを任意のシステムに簡単に統合できます。ユーザーは、プログラムでデバイスを構成できます。無料のPCアプリケーションを使用して、デバイスのステータスを視覚化し、パラメータを設定し、高度な機能を使用できます。

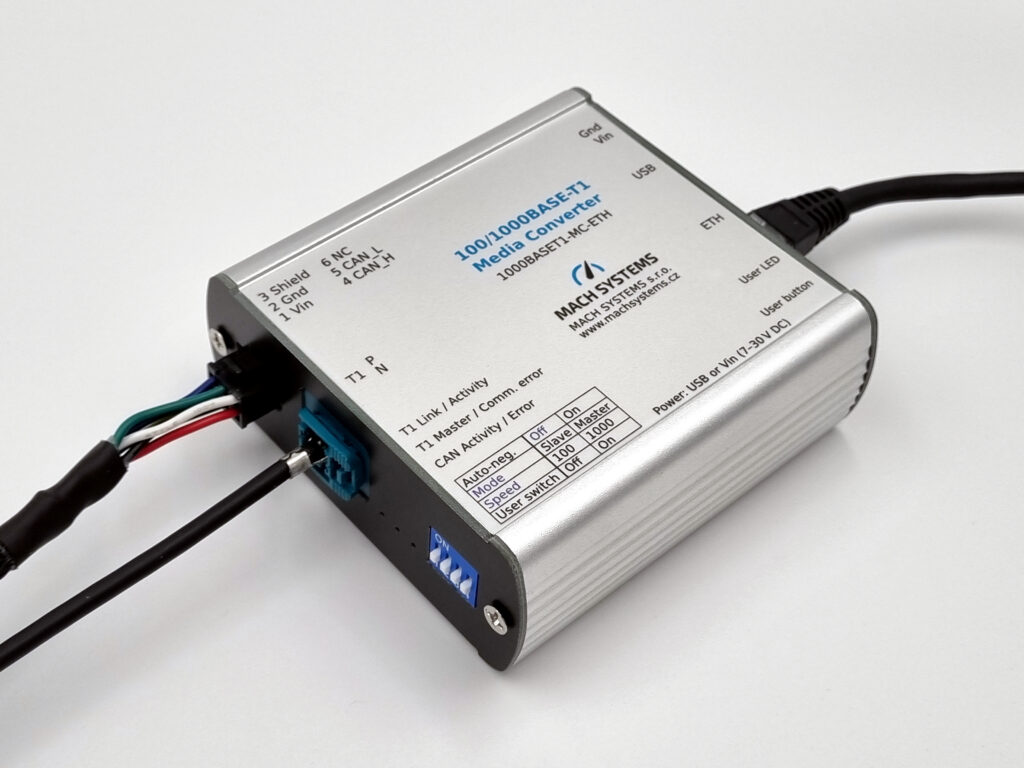

メディアコンバータは、100BASE-T1/1000BASE-T1ECUまたはネットワークをコンピュータまたはラップトップに接続するための理想的なツールです。内蔵のステータスLEDとディップスイッチにより、PCなしで簡単にコンバータを使用できます。

無料PCアプリケーション

100/1000BASE-T1MediaConverterPCアプリケーションは無償で提供されます。

特徴

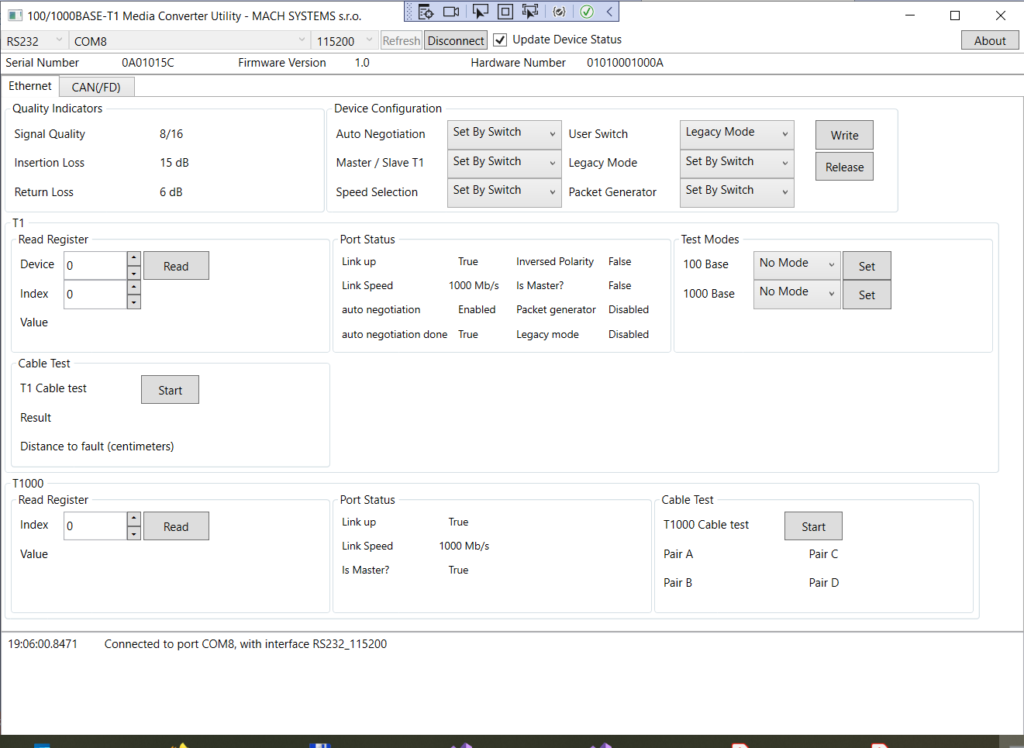

・読取りポートステータス:リンク、速度、マスター/スレーブ、信号品質、挿入およびリターンロス
・コンバータ構成のオーバーライド:オートネゴシエーション、速度、IEEE/レガシーモード
・ケーブルテストの実行

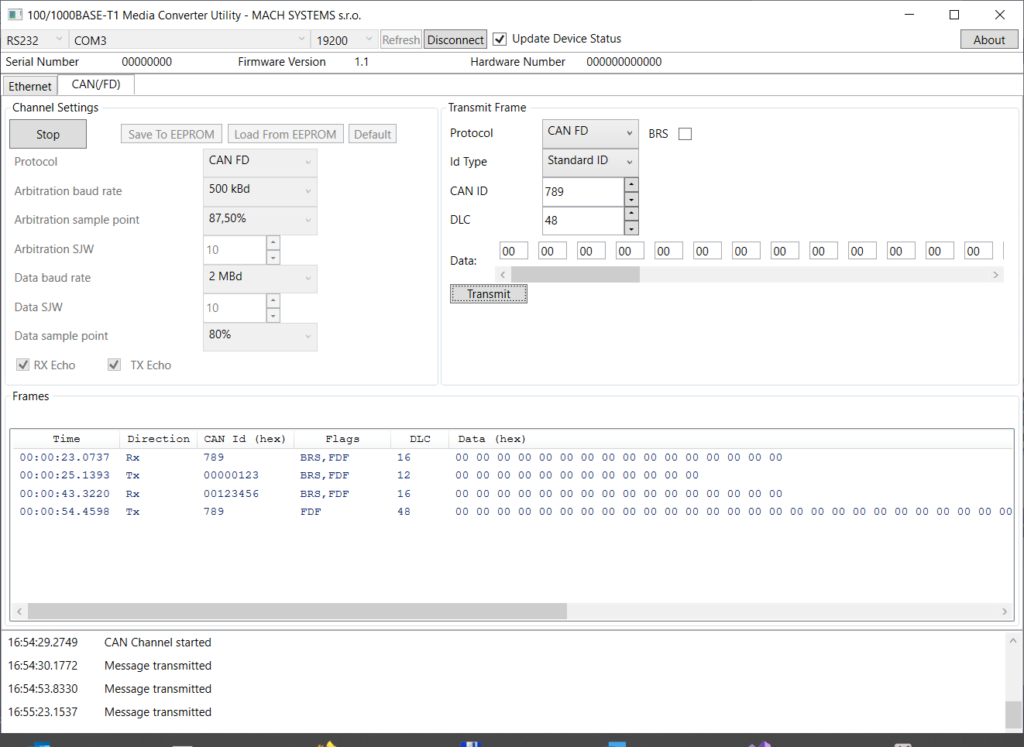

・メディアコンバータをUSB-CAN(/FD)インターフェースとして使用:CANチャネル、CANおよびCANFDフレームの送受信を設定このアプリケーションはMicrosoftWindowsで使用でき、.NETFrameworkを使用します。

仕様

メディア変換	1000BASE-T1 から 1000BASE-T100BASE-T1 から 100BASE-TX
構成	速度:100/1000/オートネゴシエーションモード:マスター/スレーブ/オートネゴシエーションフレームジェネレータ:オン/オフリンクモード:IEEE /レガシー
チャンネル	車載イーサネット:1000BASE-T1(IEEE 802.3bp)または100BASE-T1(IEEE 802.3bw)イーサネット:1000BASE-T(IEEE 802.3ab –ギガビットイーサネット)または100BASE-TX(IEEE 802.3u –ファストイーサネット)CAN:CAN FD をサポートする CAN-HS チャネル (ISO 11898-1:2015;CAN2.0A/B;ISO CAN FD)USB:USB 2.0 CDC
統合	USB VCPまたはCAN(/FD)を介したオープン通信プロトコルにより、ポートパラメータの設定、ポートステータスの読み取り、ケーブル診断の実行が可能
USB-CAN(/FD)インターフェース	デバイスをUSB-CANまたはUSB-CAN FDインターフェース(USB VCP上のオープン通信プロトコル)として使用する可能性 -メディア変換機能と同時に
PCアプリケーション	ステータス情報の読み取り、コンバータの設定、ケーブル診断の実行、USB-CAN(/FD)機能の使用を行う無料のPCアプリケーション
電源	USB外部 7 –30 V DC (極性およびサージ保護)、2 ピンまたは 6 ピン端子台経由

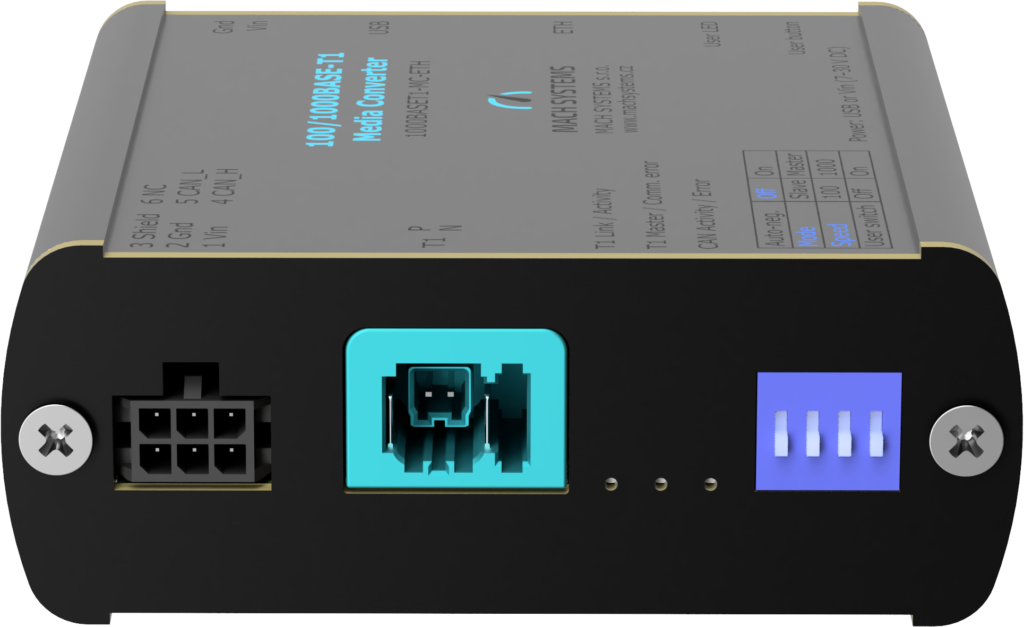

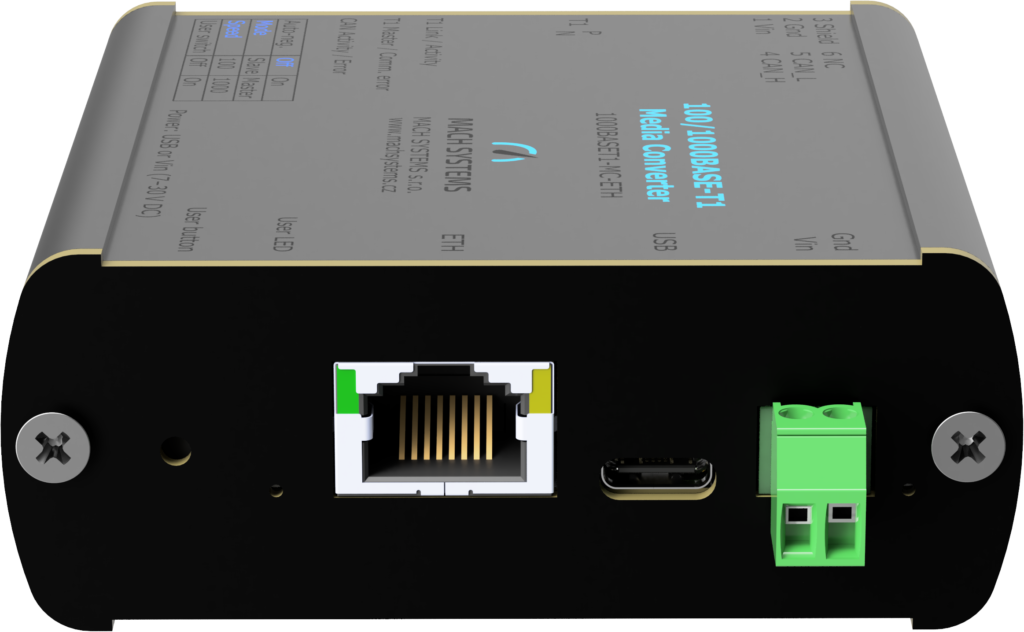

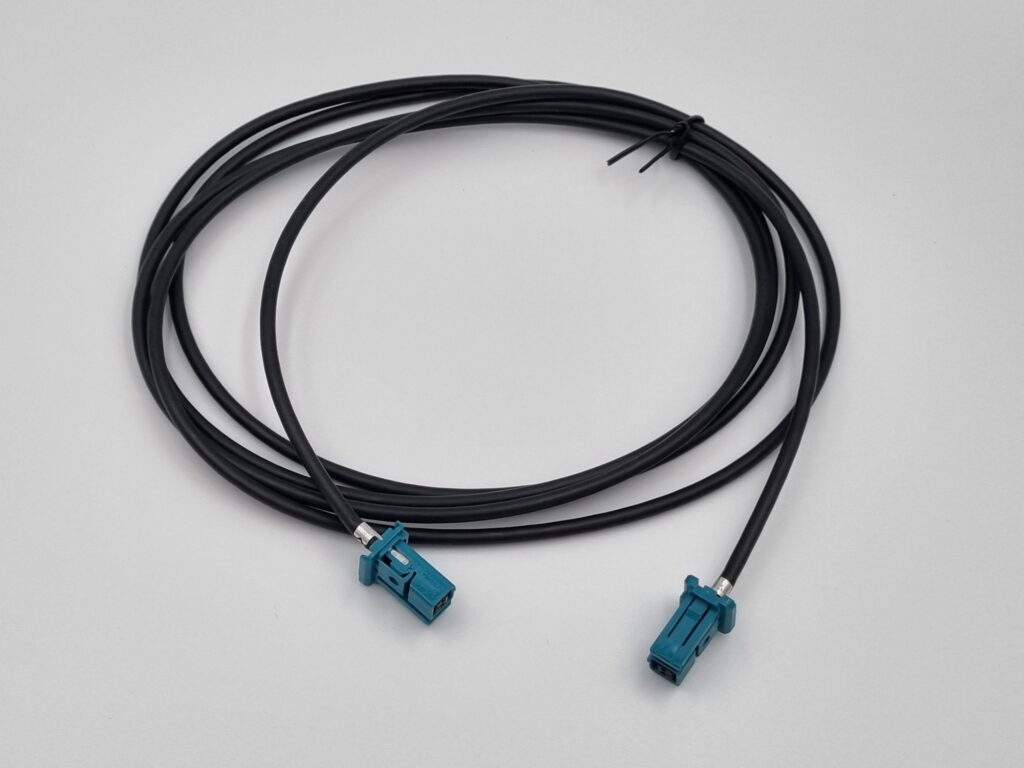

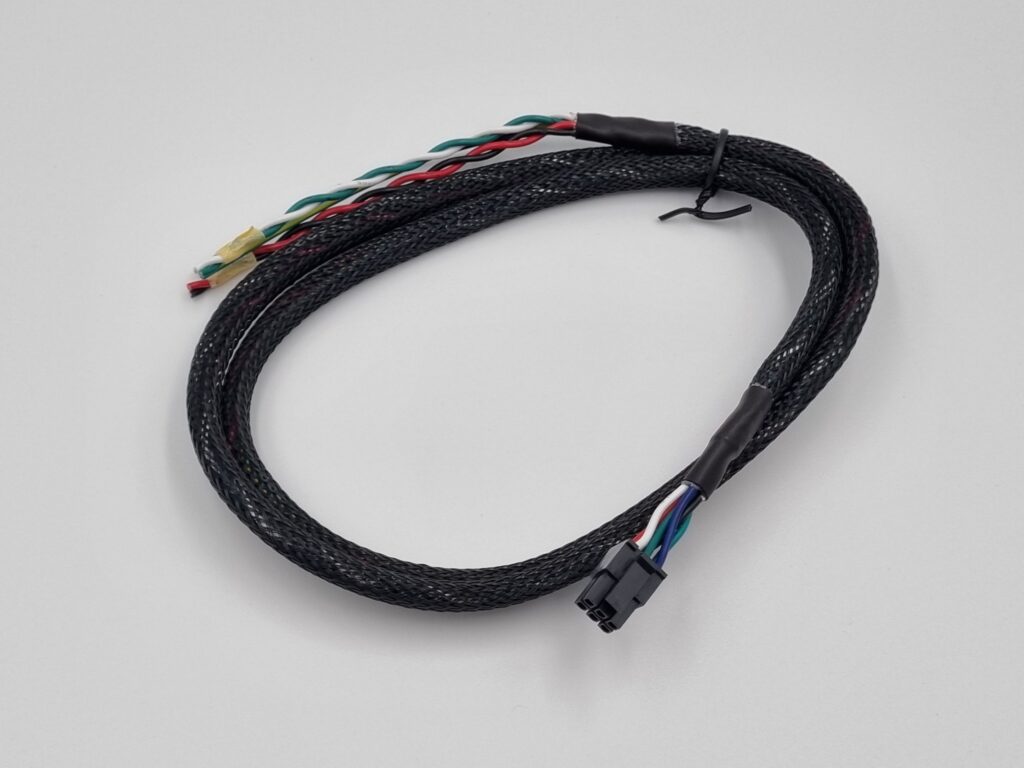

コネクタ	1000BASE-T1: TE MATEnet1000BASE-T: RJ-45CANバスと電源:6ピン端子台(Molex Micro-Fit)電源:2ピン端子台(TE)USB 2.0:USB Type-C
寸法	84 × 82 × 33ミリメートル
動作温度	-20から70℃

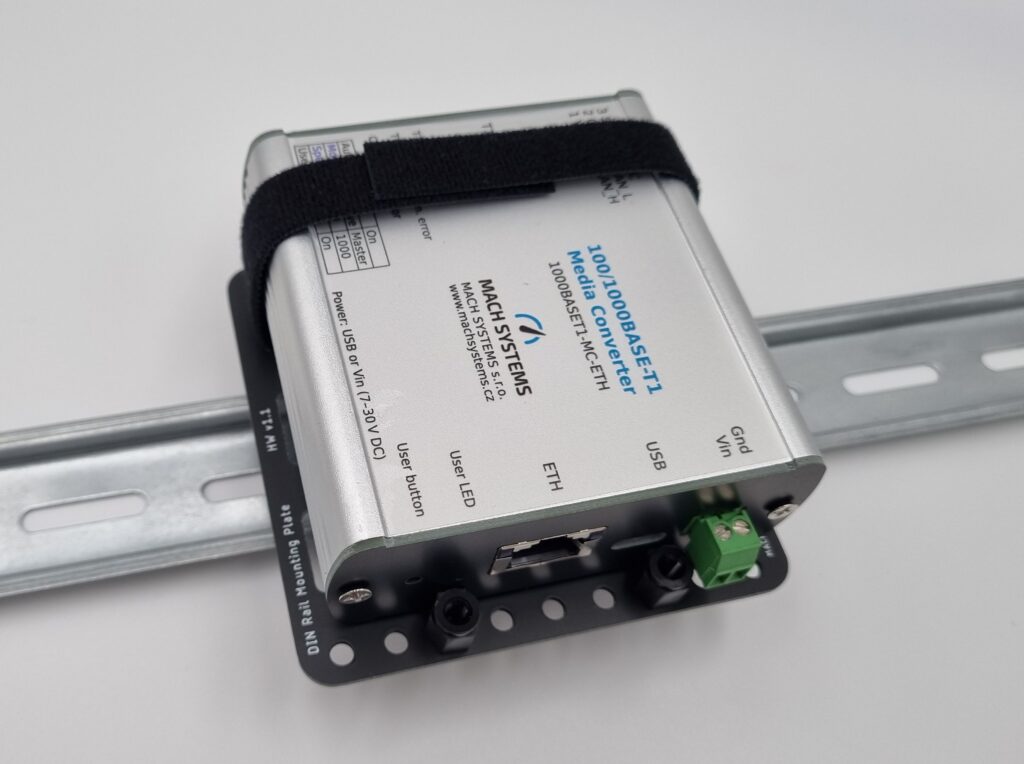

位置付け	テーブル(粘着パッド付属)DINレールマウント(ブラケットは別売り)
